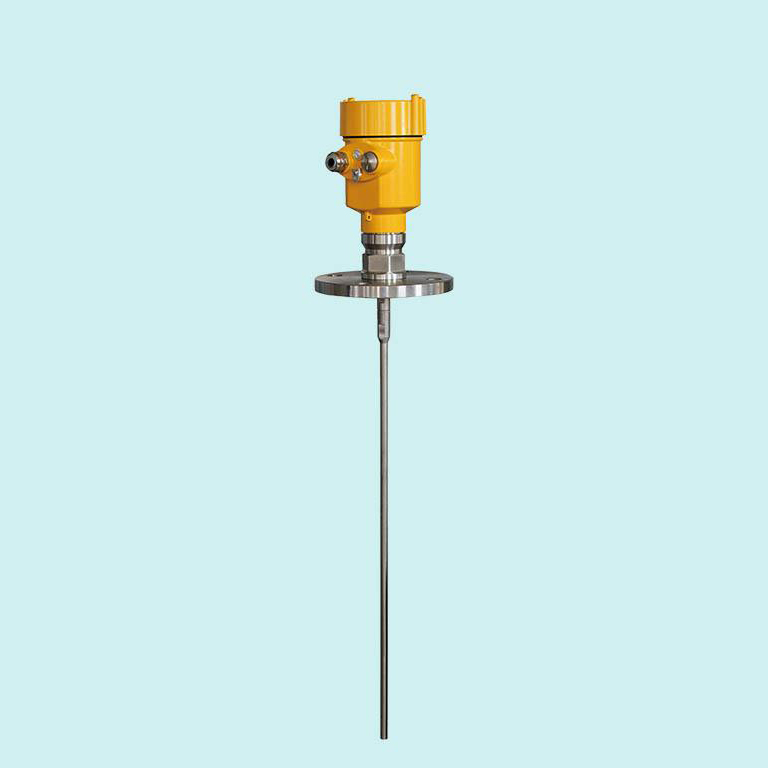

導波雷達液位計
導波雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計大測量距離35m。導波雷達物位計測量原
產品描述
導波雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計大測量距離35m。
導波雷達物位計測量原理：
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
導波雷達物位計技術參數
詳細技術參數
測量范圍 0--45米
過程溫度 -40 -200℃ （高溫型可以達到400℃）
過程壓力 -1.0--4.0Mpa
工作頻率 8.4GHz
精 度 <0.1%
重 復 性 ±3mm
電流信號 4～20mA/HART通訊協議
通訊接口 HART 通訊協議
電 源 24V DC(+/-10%)/波紋電壓：1Vpp
耗電量 ≥0.3s（根據具體情況而定）
防爆認證 ExiaIICT6
外殼保護等級 IP68
兩線制接線 供電和信號輸出公用一根兩芯線
電纜入口 兩個M20ⅹ1.5（電纜直徑5 … 9mm）
導波雷達物位計特性與優勢
無盲區，高精度，測量靈敏，刷新速度快。
兩線制技術，是差壓、磁致伸縮、射頻導納、磁翻板等物位儀表的優良替代產品。
不受壓力、溫度、密度、泡沫、粉塵、惰性氣體、煙塵、蒸汽等環境影響。
安裝簡便，牢固耐用，免維護
適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃
HART或POFIBUS-PA通信協議及現場總線協議，標定簡便
通過液晶顯示、數字編程輕松實現現場標定操作，也可以通過PF軟件實現現場組態設定和編程
